复刻“楚天第一楼”——RayZoom G200三维扫描仪，守护古建风华

建筑是中华文化的立体史书，承载着工匠的巧思匠心，沉淀着岁月流转的斑驳印记。古建筑作为不可再生的文化瑰宝，我们如何跨越时空留存其风貌、让历史传承下去？在本次晴川阁的数字化采集项目中，睿数信息使用RayZoom G200手持三维空间扫描仪，为这座“楚天第一楼”打造了高精度的“数字分身”，为古建筑保护开辟全新路径。

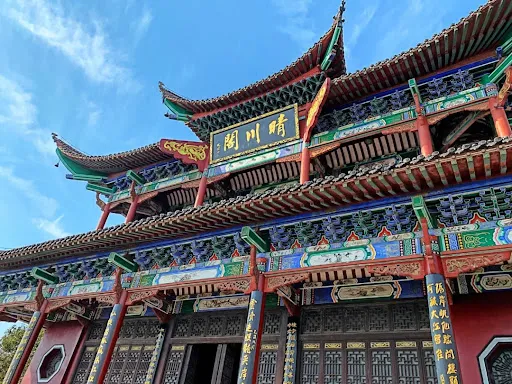

晴川阁，始建于明嘉靖年间，与黄鹤楼、古琴台并称为“武汉三大名胜”，得名于唐诗“晴川历历汉阳树”，几经废兴，现址是1983年依据清末晴川阁的历史照片，在原遗址上进行复建。整个阁楼的建筑形式和形态沿袭和保留了晴川阁原有的“气势雄浑不失灵动”“端庄凝重不失飘逸”的艺术风格。晴川阁因其建筑的一些特性，给数字化采集带来了一定的挑战：

● 采集空间受限 晴川阁依山就势，筑于禹功矶顶，下临岩壁。这种典型的“矶头建筑”北临汉水、东濒长江，传统的架站式扫描仪在临江一侧架设空间有限，采集时难以覆盖所有区域，容易形成“视觉盲区”。

● 建筑细节繁多 作为楚地建筑美学的代表，晴川阁拥有具张力的飞檐和繁复的重檐歇山顶。梁架以及门窗栏楯上的朱漆彩绘、屋脊上独特的“鱼龙吻”，都对设备的细节捕捉能力提出了要求。

要解决上述这些难题，并且在采集过程中，不能对原有建筑主体、木质栏杆、朱漆表面造成损伤，实现全方位、无死角的数字化采集，睿数信息的RayZoom G200手持三维空间扫描仪，给出了一种兼顾灵活性与高精度的采集方案。

本次采集使用了睿数信息RayZoom G200手持三维空间扫描仪，针对晴川阁的采集难点，RayZoom G200凭借轻量化设计与全新升级的LiDAR模块，实现了复杂场景下的高效、高精度数字化采集。

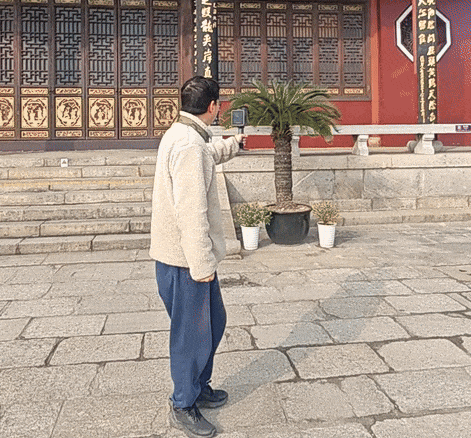

RayZoom G200采用高度一体、轻量化设计，设备仅重900g，作业人员可以手持设备，在回廊、阶梯以及狭窄的临江护栏边灵活穿梭。设备拥有360°水平视场角以及63.5°竖直视场角，一次扫描就能够快速捕捉大范围的三维轮廓，彻底消除死角。机器搭载两个续航手柄，并支持外接充电宝工作，在户外也能长时间作业。

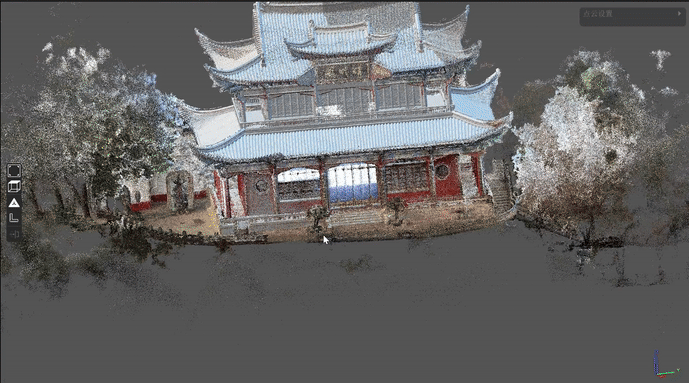

▲晴川阁点云数据

针对古建筑复杂的结构，RayZoom G200激光雷达拥有480,000点/秒的点云速率，可实时捕捉海量数据，综合测距精度达1.5厘米，确保建筑的各类细节，比如“鱼龙吻”的纹理、彩绘的笔触等细节都能被采集到。

RayZoom G200激光雷达搭载了自研的MSF-SLAM（多传感器融合）算法，设备将激光雷达、视觉跟踪、RTK及IMU数据深度融合，提升扫描表现，让扫描效率更高的同时，输出的数据更稳定。

RayZoom G200完成点云数据采集后，结合配套软件RayStudio能够将激光雷达、双目鱼眼相机、NIR视觉跟踪系统、RTK定位以及六轴IMU等各个模块产生的数据一键导入，并集成了点云解算、智能着色、高斯建模等核心处理功能。

软件支持一键生成着色点云、彩色网格或3D高斯泼溅数据，所输出数据更可上传RayMeta平台直接展示，让古建数据从采集到应用无缝衔接。

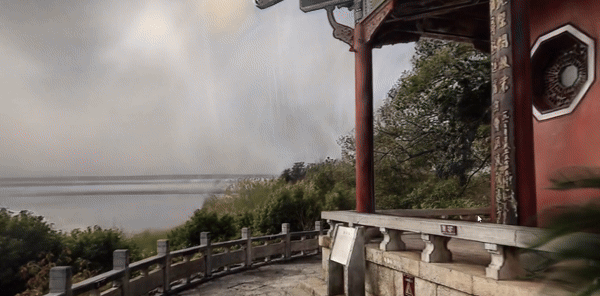

▲晴川阁户外高斯效果

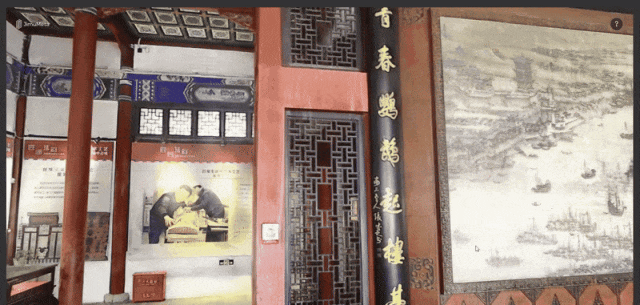

▲晴川阁室内高斯效果

RayStudio采用先进的AI算法技术，能够智能识别和处理各类数据噪声，显著提升数据质量。同时，RayStudio输出的数据成果兼容主流专业建模与分析软件，满足不同应用场景需求。

技术本无生命，但它能让古建传递出历史的脉搏。以SLAM技术为核心的三维数字化浪潮，让历史文物在现代焕发新生，重塑文化遗产保护的格局。

睿数信息将继续以科技之力，守护文明脉络。通过构建高精度的文物数字化档案，让更多千年古建、珍贵文物在数字时代永续风华，让中华文化脉络代代相传。
